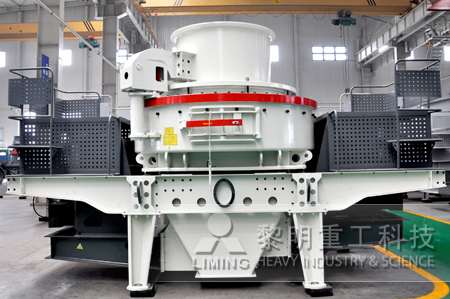

5X新型制砂机

时间:10/12/27 浏览:

5X新型制砂机是黎明重工科技更新研发的制砂机产品,集石料的破碎、制砂、整形于一体,是当前河卵石制砂领域的核心设备。

根据黎明重工科技多年研发制砂机经验,在几代冲击式制砂机的基础上,设计了新型的离心式5X制砂机。5X制砂机采用了创意性的设计,破碎河卵石之类的硬质物料,更加得心应手。在保证很好率生产的同时,更侧重对制砂机设备本身的优化,为客户节省耗材,提高设备的综合性价比。

根据制砂机设备实际使用情况,5X制砂机采用深腔转子,延长了物料离心加速行程,把发射口流道改为曲线设计,更大限度的增加了物料冲击动能,使物料与外围瀑落物料实现更大力度的撞击破碎,从而减少设备本身的磨损;经过改进之后的组合式锤头设计和菱形冲击块,有效的保护了设备主机壳,并且组合锤头可以根据磨损情况对调使用,实现了设备耗材的综合利用,体现了资源节约的设计理念。

5X制砂机主要组成部件:铆接的机座部件、主轴装配总成、转子部总成、传动电机部、机架总成(包含上下机架部)、液压顶起回转装置及两侧的踏板架。设备辅助部分由电气系统和润滑系统构成。根据以往经验,5X制砂机延续了技术成熟的稀有润滑系统,使设备在保有原来制砂机优势的基础上更具技术特长。

根据黎明重工科技独特的设计理念,制砂机的破碎方式采用很好的冲击式破碎原理,对于河卵石等硬质物料,效果尤其显著。黎明重工科技制砂机经过数代改进,进料方式分为中心进料和瀑落进料两种,也就是通俗的石打石和石打铁两种工作原理,这在制砂机生产领域均属于带领技术。

中心进料原理:河卵石等物料落入进制砂机料斗,经中心进料孔进入高速旋转的转子后被充分离心加速并经发射口抛出,首先与反弹后自由下落的一部分物料进行撞击,然后一起冲击到周围的涡状反击块上,先被反弹到破碎腔的顶部,后偏转向下运动,与从叶轮流道发射出来的物料撞击形成连续的物料幕,更后经由下部排料口排出。

中心进料伴随环状瀑落进料原理:物料落入进料斗,再经环形孔落下,被散料盘分成两股。一股经分料盘进入高速旋转的叶轮,另一股从分料盘的四周落下,进入叶轮的物料,在叶轮内被迅速加速后高速抛出,首先与散料盘四周自由落体的另一部分物料冲击破碎,然后一起冲击到周围的涡流腔内的涡状反击块上,先被反弹到破碎腔的顶部,后偏转向下运动,与从叶轮流道发射出来的物料撞击形成连续的物料幕,更后经由下部排料口排出。

5x制砂机技术参数:

注:黎明重工科技保留更改产品设计与规格的权利,届时恕不另行通知。
